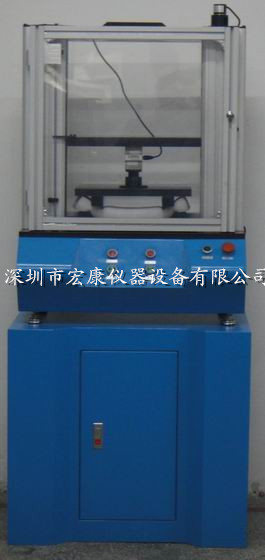

玻璃四點彎曲強度試驗機(加大型)
一、設備用途:
適用于手機玻璃、平板電腦玻璃、液晶玻璃、觸控玻璃、鋼化玻璃等材料進行三點彎曲、四點彎曲和壓縮和拉伸試驗等靜態物理力學性能測試分析研究，可根據客戶產品要求按GB、DIN、ISO、JIS、ASTM等國際標準進行試驗和提供數據（如JC/T 676-1997玻璃材料彎曲試驗方法，BS EN 1288-3-2000 建筑物用玻璃.玻璃彎曲強度的測定），采用計算機控制windows操作系統使試驗數據曲線動態顯示, 能自動求取最大力、最大變形、彎曲應力、彎曲強度、彎曲模量、壓縮強度、壓縮力等參數。
二、技術指標：
1、最大試驗力：10kN（供選擇）
2、準確度等級: 0.5級
3、結構形式：門式框架結構
4、試驗力示值允許誤差極限：示值的±0.5%以內
5、負荷測量范圍：滿量程的0.2%～100%FS
6、力分辨率：最大試驗力的1/350000FS
7、位移示值極限誤差：示值的±0.5%以內
8、位移最小分辨率：0.001mm
9、橫梁速度調節范圍：0.01～500mm/min
10、橫梁速度相對誤差：設定值的±0.5%以內
11、有效試驗寬度：500mmX400mm（可根據客戶試樣要求訂作）
12、有效壓伸空間距離：400mm
13、采集感應方式：高精度負荷傳感器；
14、驅動系統：日本松下交流伺服電機加伺服控制器；
15、控制系統：MYC2000全數字多閉環測控系統，可實現恒應力、恒應變、恒位移、試驗功能
16、主機外形尺寸：800×600×1200mm
17、主機重量：220kg
三、設備特點：
1．主機：該機采用臺式雙空間結構，上拉下壓，橫梁升降可以無級調速，更換立柱、絲杠、外罩后可改變試驗空間。傳動系統由伺服控制專用減速機、圓弧同步齒型帶、滾珠絲杠副組成，運行平穩，效率高、噪音低。無污染。
2．附具：
標準配置：三點 四點抗壓附具一套、鏡片專用壓縮附具。附具采用手動方式、夾持方便、可靠、不滑移、 測試過程中位置不動，夾具體上下移動，保證了試驗結果的準確性。
四、功能介紹
本機采用內置式控制器，保證可以實現橫梁位移等參量的閉環控制。
采用進口交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。
電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
自動換檔：根據負荷大小自動切換到適當?shù)牧砍?，以確保測量數據的準確性；實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化
條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；
含多種控制方式，其中單步程控包括等速應力、等速應變、等速位移、位移保持和力保持等多種閉環控制方式，多步程控包括金屬拉伸試驗等；
用變結構PID控制算法調節加載過程，等速控制誤差≤5%，保壓控制誤差≤0.5%；提供給專業用戶“控制程序編輯器”軟件，用戶可以根據實際需要，靈活定制特定的控制程序；
自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；
自動標定：系統可自動實現示值準確度的標定；
自動保存：試驗結束，試驗數據和曲線自動保存；
過程實現：試驗過程、測量、顯示和分析等均由微機完成；
批量試驗：對相同參數的試樣，一次設定后可順次完成；
試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；
顯示方式：數據和曲線隨試驗過程動態顯示；
曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；
曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打??；
試驗報告：可按用戶要求的格式編制報告并打??；具有網絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。
限位保護：具有程控和機械兩級限位保護；
自動停機：試樣斷裂后，移動橫梁自動停止；
過載保護：當負荷超過各檔最大值的3-5%時，自動停機；
自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。
五、工作條件等：
|
1 |
工 作 的 條 件 |
1.實驗室配置：電源220V±10%、配置1匹空調、除濕機及溫度計；溫度在5℃～40℃范圍內,其溫度波動應不大于2℃/h； 2.相對濕度低于80%； 3.在無明顯電磁場干擾的環境中； 4.在無沖擊、無震動的環境中； 5.周圍無腐蝕介質； 6.周圍應留有不小于0.7m的空間,工作環境整潔、無灰塵； 7.主機座及水平度不超過0.2‰。 |
|
2 |
安 全 與 防 護 |
防飛車、超載保護，限位保護，過流、過壓、超溫保護，噪音符合中華人發共和國國家標準及法津的規定。 |
|
3 |
包 裝 及 發 運 |
包裝規定由供方負責，其標準符合中華人民共各國有關法律、法規。并保證包裝物的完整、完好，并應有良好的防潮、防水、防銹（防銹應保證兩年以上）防野蠻裝卸等措施，以確保貨物安全運抵現場。否則供方承擔由此造成的損失，供方承擔處于包裝不妥而引起的貨物銹蝕、損失和丟失的責任供方承擔運費。到貨后需方按照供方的貨物清單檢查核對并記錄。 |
